根據DNAPLs在地下環境所處的位置，DNAPLs空間分布如下：

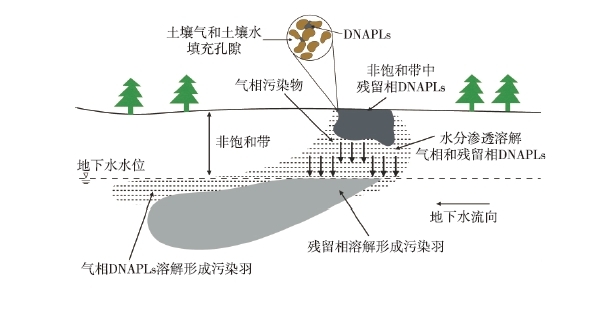

（1）DNAPLs泄漏只到達非飽和帶

如圖1 所示，DNAPLs泄漏至地表后，受到重力作用向下遷移。DNAPLs泄露只到達非飽和帶的分布情況

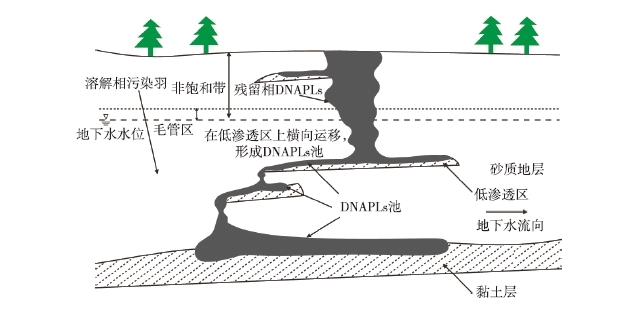

（2）DNAPLs穿過非飽和帶沿弱透水層遷移

如圖2 所示，泄漏量較大的DNAPLs可穿過非飽和帶，進入飽和帶，隨后繼續向下遷移直到在隔水層或弱透水層表面形成DNAPLs池。遷移過程中，部分DNAPLs被毛管壓力束縛在遷移路徑中的土壤孔隙中。

DNAPLs穿過非飽和帶在第1含水層中形成污染羽，同時也在不連續的弱透水層表面不斷形成DNAPLs池，溢出的DNAPLs通過弱透水層邊緣繼續向下遷移，直至達到連續的弱透水層表面。若DNAPLs溢出處距離污染源很遠，追蹤DNAPLs遷移路徑的難度將顯著增加。

圖2 DNAPLs在連續和不連續弱透水層上的遷移

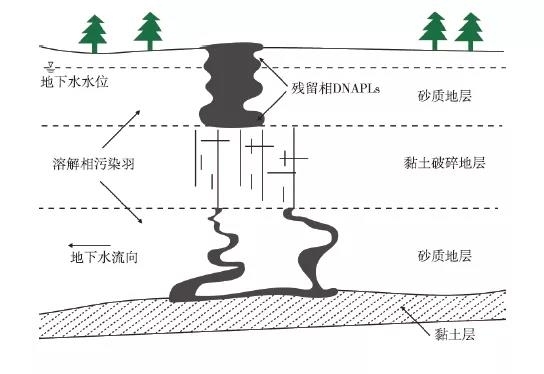

（3）多層污染

如圖3 所示，DNAPLs穿過非飽和帶形成了污染羽，同時也在第1含水層底部形成DNAPLs池。DNAPLs池通過含水層底部的裂縫繼續向下遷移，到達第2含水層，形成污染羽及污染池。

圖3 DNAPLs多層污染

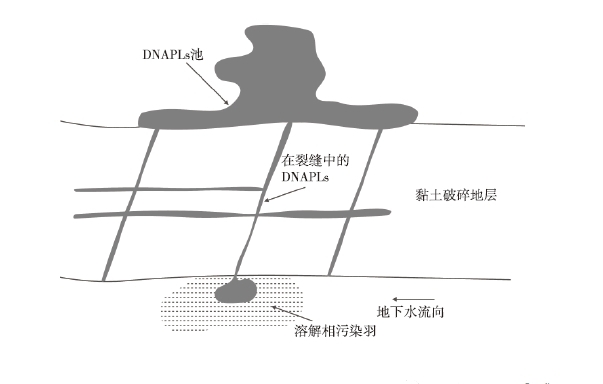

（4）DNAPLs進入巖石或黏土層裂縫

DNAPLs進入巖石或黏土層裂縫

如圖4所示，DNAPLs進入巖石或黏土層裂縫后，其遷移分布由裂縫系統的性質（數量、密度、尺寸、方向等）決定。由于裂縫可能延伸較廣，因此DNAPLs可在連通的裂縫中發生較長距離的遷移。裂縫系統具有較強的不可判性，進入其中的DNAPLs會在死端縫隙被捕獲或者殘留在遷移路徑上。殘留在死端縫隙內及遷移路徑上DNAPLs是治理的難點，是地下水的長期污染源。
